金銀湖協和醫院項目位于金銀湖環湖路六路，項目建筑設計高度35米，地上7層，地下2層，總建筑面積約15.68萬平方米，其中，地下總建筑面積約69442平方米，地上總建筑面積約87358平方米，建筑結構為鋼筋砼框架結構（局部剪力墻）。

本項目造型復雜，坡屋頂、老虎窗、女兒墻等建筑語言和符號的運用，表現了建筑物凝重的色彩和獨特的風格，充分詮釋了英式建筑所特有的莊重、古樸，是正統的英式古典復興風格。

金銀湖協和醫院項目BIM技術應用在多項國家級競賽中均取得優異成績。依次獲得第四屆中國建設工程BIM大賽一等獎、第八屆“龍圖杯”BIM大賽三等獎、第十屆“創新杯”建筑信息（BIM）應用大賽三等獎。

BIM亮點展示：

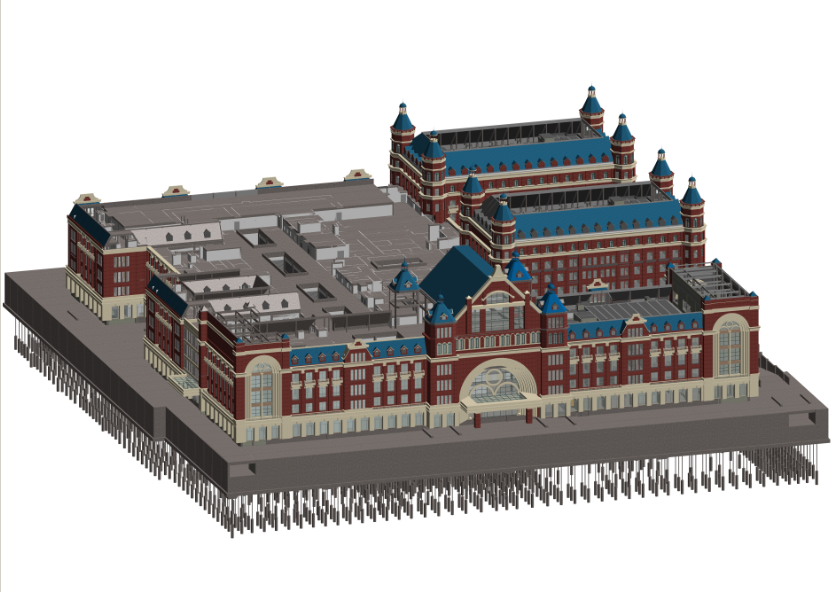

本項目在BIM技術應用方面涉及廣泛，其中包含全專業模型建立、精裝修深化、幕墻深化設計、機電深化、三維可視化交底系統以及BIM智慧工地平臺等應用。

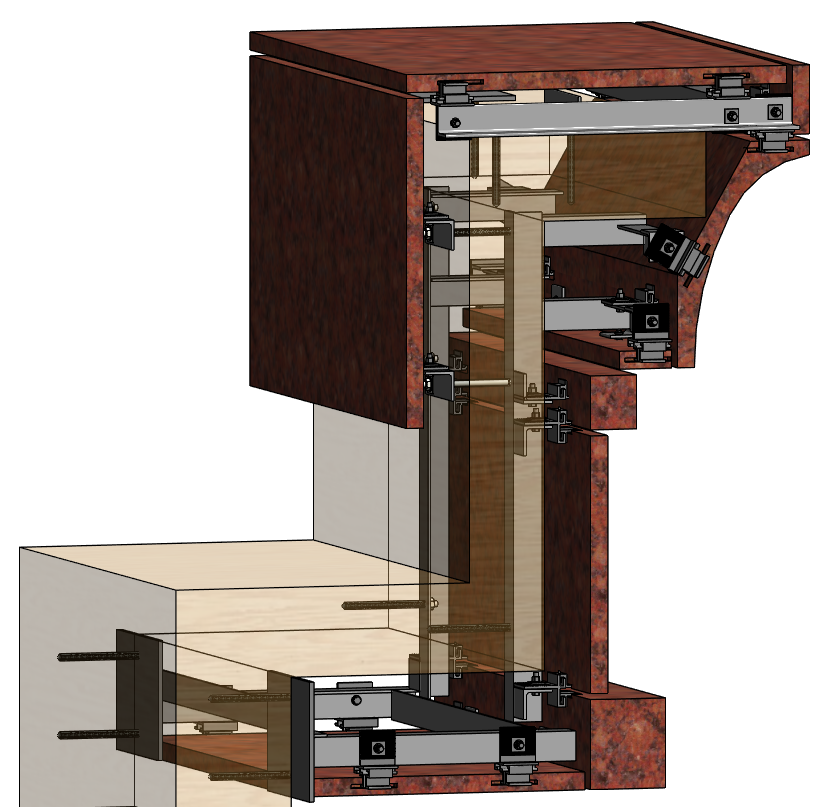

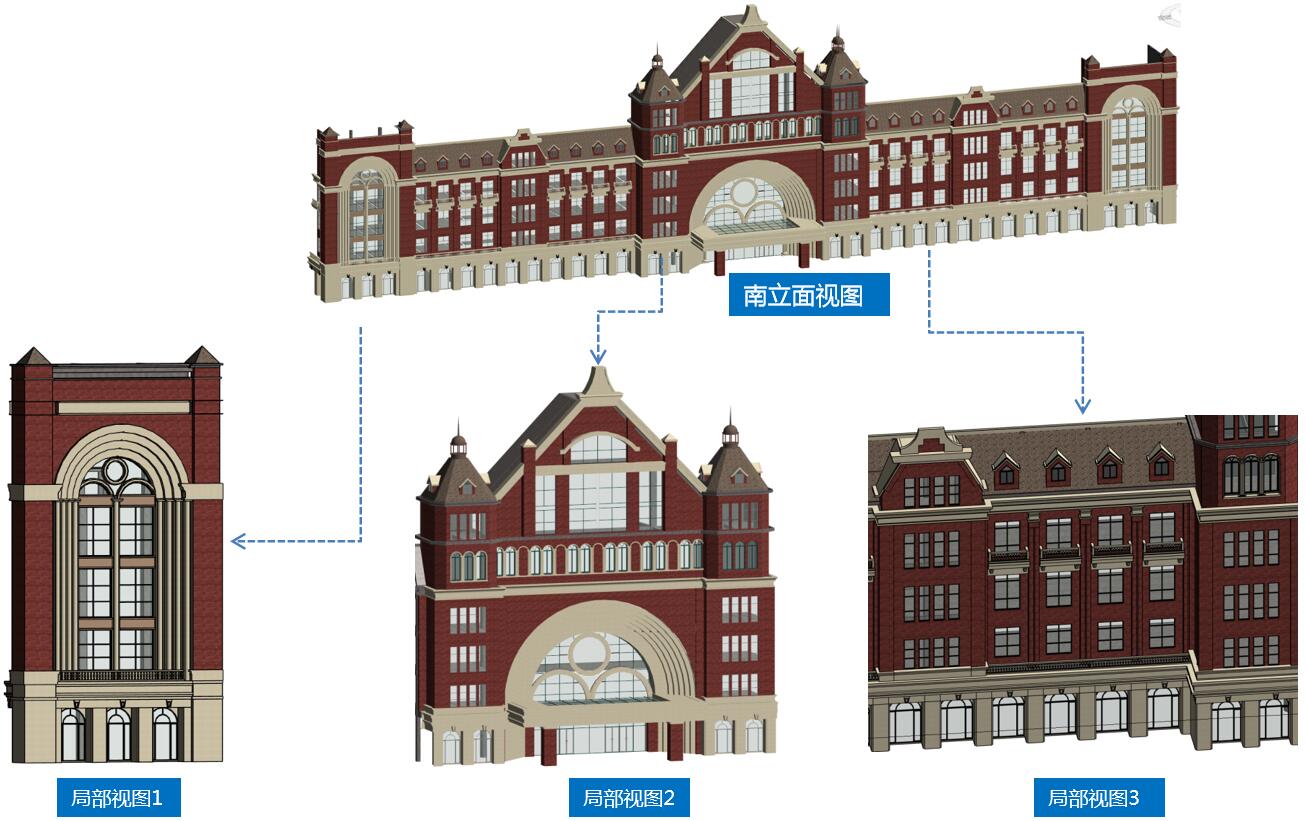

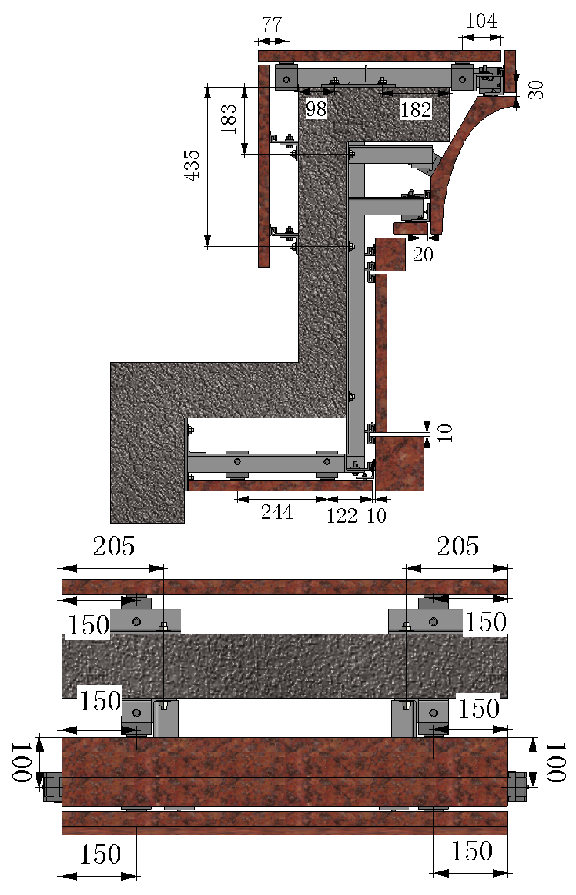

幕墻深化設計：利用BIM技術進行幕墻深化設計，對復雜線條與節點進行精細化建模。明確幕墻與結構的連接點、接縫處理、外觀效果等。對設計圖紙中難以表現的部位進行三維可視化交底，并出具節點詳圖來指導現場施工。

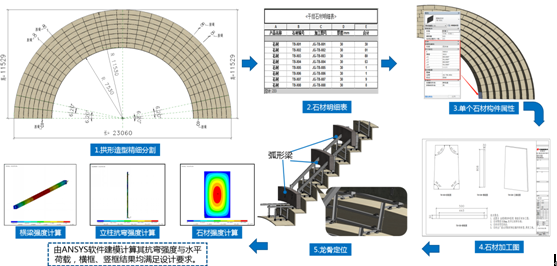

綜合樓門診拱形造型新穎，跨度大，拼裝工程量大，拼裝精度高，為確保工程質量，對拱形干掛石材進行精細建模，對平立面進行深化，利用明細表統計石材相關數據。對石材進行下料出具加工圖。利用ANSYS軟件計算幕墻立柱、橫梁、面板結構，滿足設計要求，施工前利用三維模型給工人進行可視化交底，有效保證了施工精度。

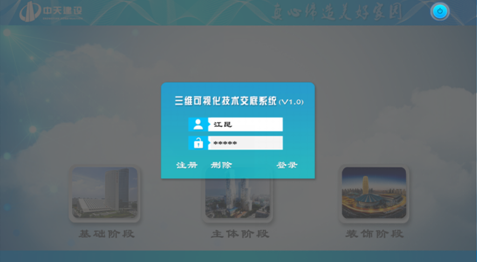

三維可視化技術交底系統主要根據工程特點和不同施工階段要求，將公司樣板做法、實用技術和簡單高效工法的優秀工程技術管理舉措融合在內，通過三維仿真技術將安全和質量技術交底的內容進行表達。

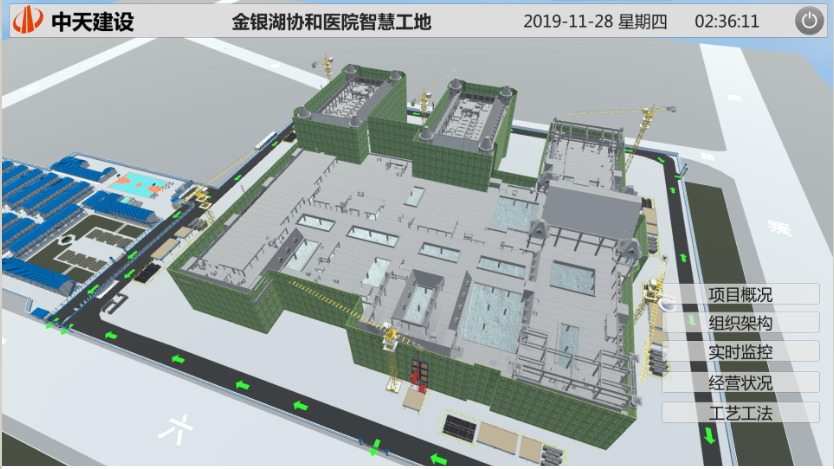

在BIM智慧工地平臺方面，該平臺是基于Unity3D引擎及云數據庫開發。平臺實現功能：人員安全定位、機械設備安全監測、環境監測、智能安全帽、視頻監控、塔吊監測、環境監測、BIM建造平臺、項目進度管控、現場可視化管理、成本管控。

利用BIM技術對標準病房進行建模，結合多專業模型進行協同優化，將瓷磚、天花板、管線點位深化排布；再將模型添加多種顏色方案導入效果軟件中進行比選，營造出靜穆典雅的空間質感，利于患者安心調養，達到最終的裝飾效果。
